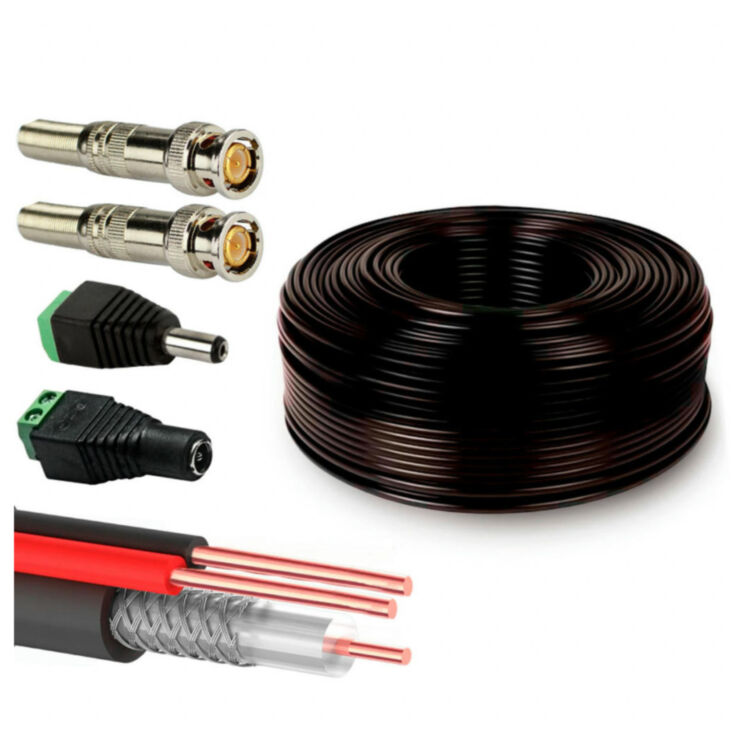

CBK90 - комбинированный кабель для систем видеонаблюдения в комплекте с необходимыми коннекторами. Кабели предназначены для передачи телевизионных сигналов в системах видеонаблюдения с одновременным подключением питания и передачи сигналов управления. Электрические характеристики кабеля: Электрическое сопротивление токопроводящих жил постоянному току при 20С и длине 1 км., не более 25.5 Ом/км. Окружающая среда для кабеля: От -30С до +50С. Стоек к воздействию повышенной влажности воздуха до 98% при температуре до 35оС, в условиях монтажных изгибов - минус 10оС. Кабель стоек к воздействию солнечного излучения, инея. Стоек к изгибам (не менее 10 изгибов на угол +/-90о при радиусе изгиба равном десяти максимальным наружным диаметром кабеля).
- Высокочастотный коаксиальный кабель
- Сечение жил _: 1x0,5мм, 2x0,5мм
- Двойная изоляция
- Наружный _ 7,5 мм
- Волновое сопротивление 75 Ом
Характеристики
,
| Место установки |
помещение, улица |
| Длина, см |
25 |
| Ширина, см |
25 |
| Высота, см |
9 |
| Способ подключения |
DC-F, DC-M, разъем BNC |
| Температурный диапазон эксплуатации, °C |
от -10 до +50 |
| Рабочее напряжение, В |
12-60 |
| Тип разъёма |
BNC, DC-F, DC-M |
| Сечение жил питания, мм |
0,2 |
| Материал изоляции |
ПЭ |
| Ударопрочность |
35 |
| Тип кабеля |
КВК |
| Длина кабеля |
90 метров |
| Материал сигнальной жилы |
медь |
| Количество жил |
3 |
| Тип проводника |
одножильные |
| Сечение сигнальной жилы, мм |
0,17 |
| Материал оболочки |
ПВХ |
| Тип экрана |
оплетка |
| Волновое сопротивление, Ом |
75 |
| Сопротивление сигнальных жил, Ом/км |
180 |
| Диаметр кабеля, мм |
6 |
| Мин. радиус изгиба, мм |
60 |
| Максимальная длина бухты, м |
90 |
| Устойчивость к влаге |
IPX4 |
| Устойчивость к УФ-излучению |
есть |
| Пожарная безопасность |
не распространяет горение при групповой прокладке |
| Гибкость и стойкость к изгибам |
полугибкий (2 класс) |
| Жилы питания |
есть |
| Цвет оболочки |
черный |
| Экранирование |
есть |
| Температурный диапазон монтажа, °C |
от -10 до +50 |
| Жила аудио |
нет |
| Диаметр сигнальной жилы, мм |
0,35 |
| Диаметр жил питания, мм |
0,5 |
| Сопротивление экрана, Ом/км |
86 |
| Вес кабеля, кг/км |
35 |
