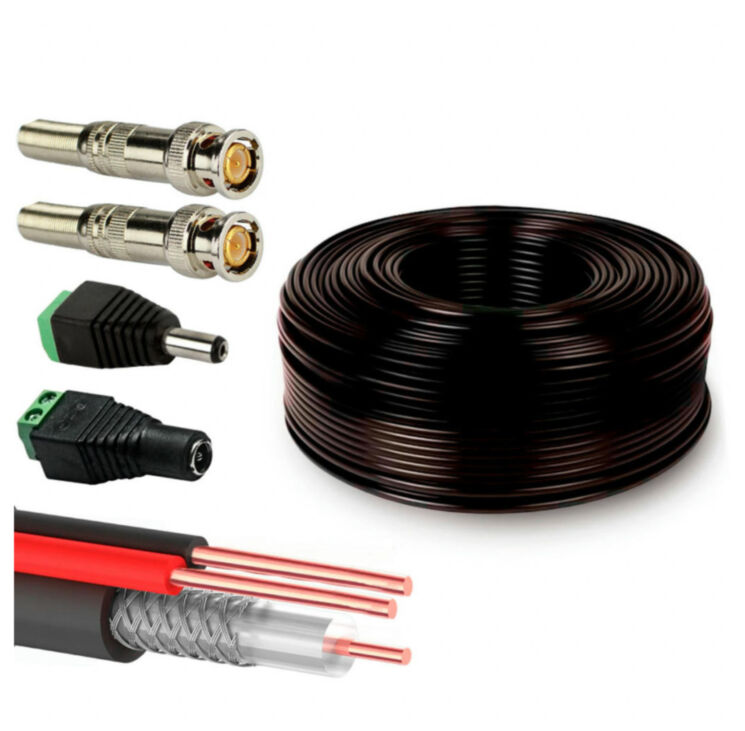

CBK10 - комбинированный кабель для систем видеонаблюдения в комплекте с необходимыми коннекторами. Кабели предназначены для передачи телевизионных сигналов в системах видеонаблюдения с одновременным подключением питания и передачи сигналов управления. Электрические характеристики кабеля: Электрическое сопротивление токопроводящих жил постоянному току при 20С и длине 1 км., не более 25.5 Ом/км. Окружающая среда для кабеля: От -30С до +50С. Стоек к воздействию повышенной влажности воздуха до 98% при температуре до 35оС, в условиях монтажных изгибов - минус 10оС. Кабель стоек к воздействию солнечного излучения, инея. Стоек к изгибам (не менее 10 изгибов на угол +/-90о при радиусе изгиба равном десяти максимальным наружным диаметром кабеля).
- Высокочастотный коаксиальный кабель
- 2 жилы сечением 0,5 мм
- Двойная изоляция
- Для внутреннего монтажа
- Наружный _ 7,5 мм
- Волновое сопротивление 75 Ом
Характеристики
| Место установки | помещение, улица |
| Длина, см | 10 |
| Ширина, см | 10 |
| Высота, см | 4 |
| Способ подключения | DC-F, DC-M, разъем BNC |
| Температурный диапазон эксплуатации, °C | от -10 до +50 |
| Рабочее напряжение, В | 12-60 |
| Тип разъёма | BNC, DC-F, DC-M |
| Сечение жил питания, мм | 0,2 |
| Материал изоляции | ПЭ |
| Ударопрочность | 35 |
| Тип кабеля | КВК |
| Длина кабеля | 10 метров |
| Материал сигнальной жилы | медь |
| Количество жил | 3 |
| Тип проводника | одножильные |
| Сечение сигнальной жилы, мм | 0,17 |
| Материал оболочки | ПВХ |
| Тип экрана | оплетка |
| Волновое сопротивление, Ом | 75 |
| Сопротивление сигнальных жил, Ом/км | 180 |
| Диаметр кабеля, мм | 6 |
| Мин. радиус изгиба, мм | 60 |
| Максимальная длина бухты, м | 10 |
| Устойчивость к влаге | IPX4 |
| Устойчивость к УФ-излучению | есть |
| Пожарная безопасность | не распространяет горение при групповой прокладке |
| Гибкость и стойкость к изгибам | полугибкий (2 класс) |
| Жилы питания | есть |
| Цвет оболочки | черный |
| Экранирование | есть |
| Температурный диапазон монтажа, °C | от -10 до +50 |
| Жила аудио | нет |
| Диаметр сигнальной жилы, мм | 0,35 |
| Диаметр жил питания, мм | 0,5 |
| Сопротивление экрана, Ом/км | 86 |
| Вес кабеля, кг/км | 35 |
